『農業泵案例』多軸鉆床鉆攻一體機，三工位鉆24孔、攻12孔，一次裝夾完成
瀏覽量：350次 發布時間：2016-07-16 13:38:46
達人QK6623*36是數控多軸打孔結合多軸攻絲的鉆攻一體機，通過移動工作平臺實現多工位聯動，重復定位，完成鉆孔攻絲動作。

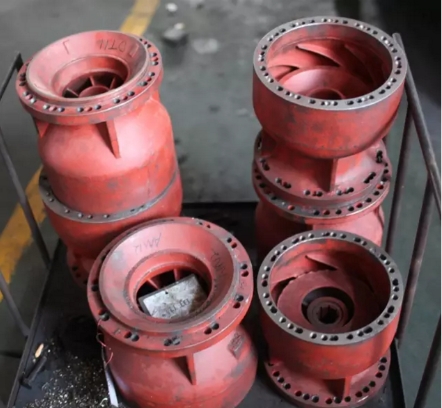

農業泵外殼
加工要求
1.孔徑： Φ14mm；Φ11 mm，攻絲UNC1/2-13；
2.孔深：一邊15mm通孔，另一端30mm，攻絲深度20mm；
3.孔數分布：泵兩端面打12個孔，孔均勻分布；其中一端面在打孔基礎上攻絲
4.打孔24孔，攻絲12孔，一次裝夾完成；
5.工件材質：鑄鐵；工件外形尺寸：直徑200-300mm，高度280mm-320mm；
設計方案

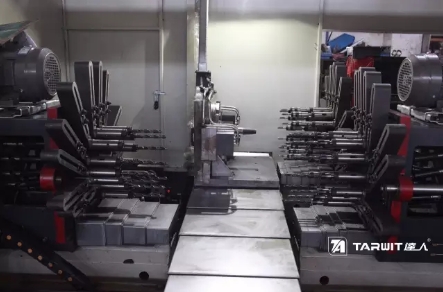

1.在原雙頭鉆孔攻絲機基礎上，新增一工位，即三工位；
2.工件兩端同時分別打12孔，并通過移動工作臺滑動將工件自動移至攻絲工位，重復定位精度達到±0.005；
3.自動排屑系統；
4.全封閉防護罩，保障操作者人身安全及車間環境；
5.采用高品質絲桿，經久耐用；
6.自動潤滑系統，延長導軌使用壽命；
7.伺服電機驅動進給，進給力均勻、穩定；

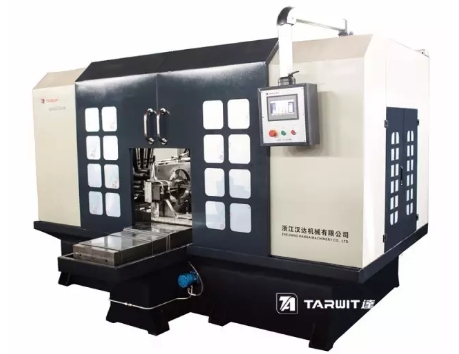

設計機型：達人多軸鉆攻一體機QK6623*36

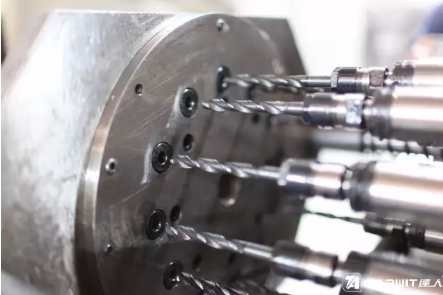

高穩定度鉆桿，經久耐用

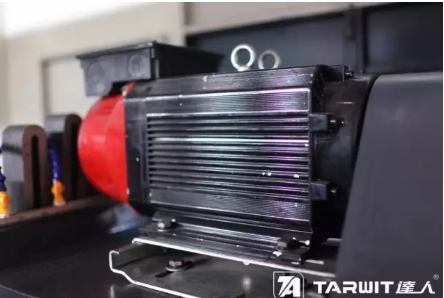

伺服驅動

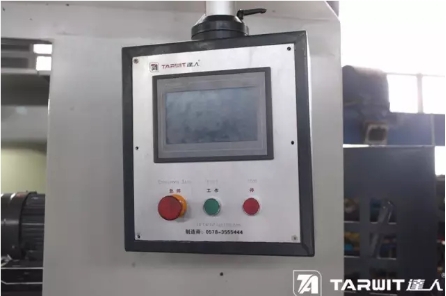

一鍵操作，簡單易學

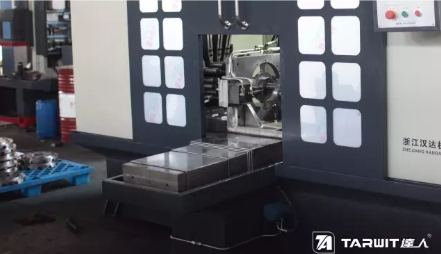

自由移動工作滑臺

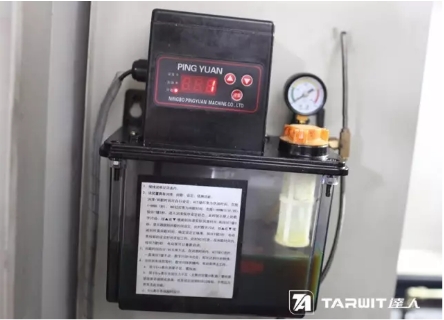

自動加油，潤滑導軌
